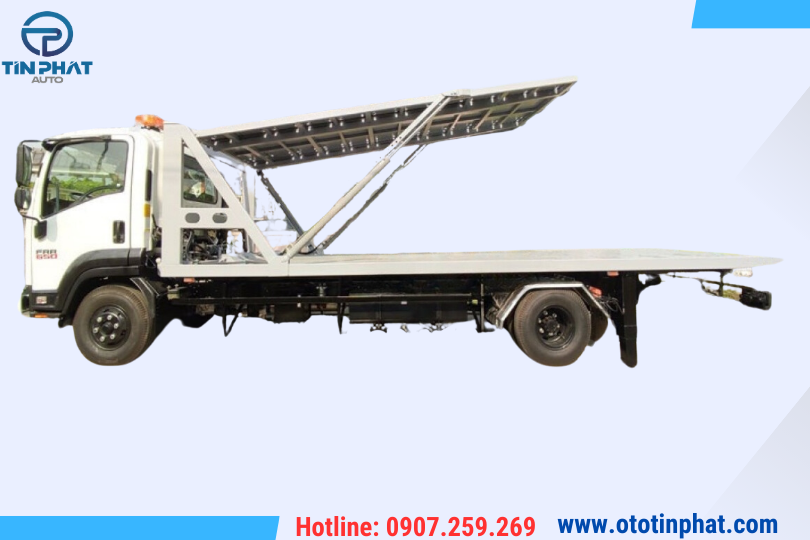

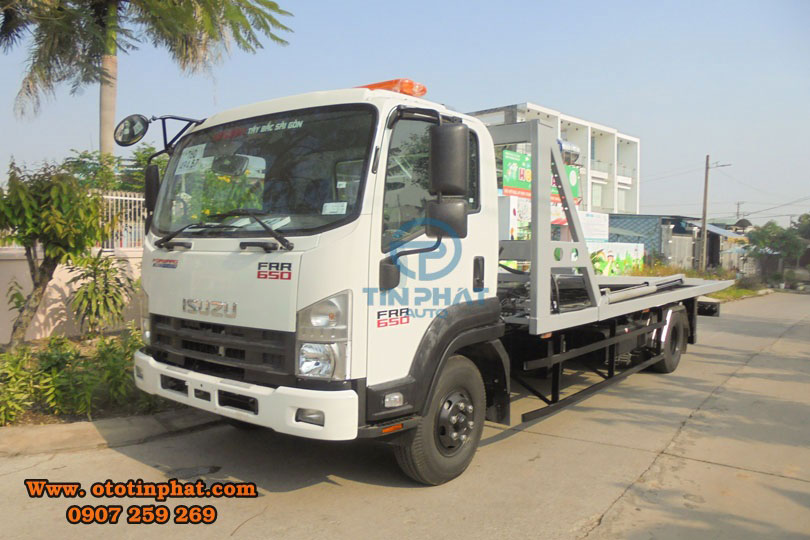

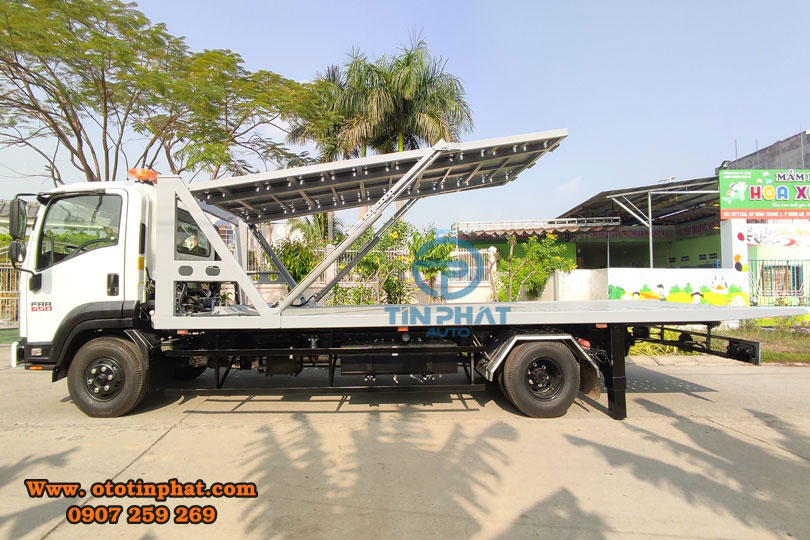

XE CỨU HỘ SÀN TRƯỢT ISUZU 3.45 TẤN FRR650
Với ưu thế về sản xuất xe chuyên dùng Ô Tô Tín Phát đang đang nhập khẩu và phân phối dòng xe chuyên dùng cứu hộ giao thông rất hiện đại đáp ứng nhu cầu ngày một cao tại Việt Nam. Xe cứu hộ sàn trượt Isuzu FRR90N 6.2 tấn có nhiệm vụ chở xe và có thể kéo thêm 1 xe khi vận hành trong trường hợp gặp sự cố trên đường và cũng có thể kéo theo xe phù hợp tải trọng. Xe cứu hộ giao thông sàn trượt ngày càng được sử dụng rộng rãi trong ngành cứu hộ giao thông đặc biệt là cứu hộ xe tải nhỏ, xe con và tải trung.
CẤU TẠO XE CỨU HỘ SÀN TRƯỢT

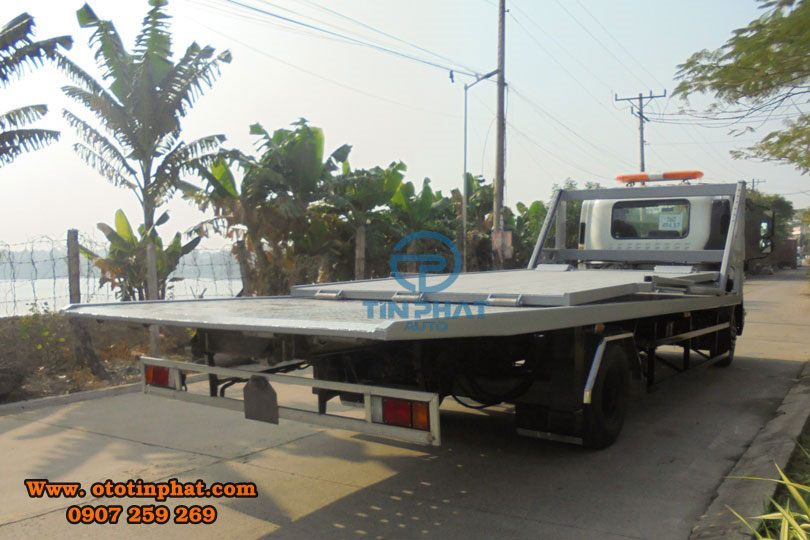

Xe bao gồm có sàn chở xe, mặt sàn được làm bằng kim loại đặt trên nền xe chassis xe cứu hộ cơ sở. Sàn chở xe này có khả năng trượt lên xuống mặt đất dễ dàng đưa xe cần cứu hộ lên. Sau khi xe đã được kéo lên sàn, thì người điều khiển lái xe sẽ chỉnh sàn sẽ tự động thu lại nâng sàn lên và cố định xe bằng những loại dây tăng chuyên dụng và chở đi đến nơi cần đến.
Bộ phận tiếp theo chính là dây tăng chuyên dụng theo xe – loại thiết bị này có cấu tạo bằng một đoạn dây hoặc xích. Một đầu mang khóa với cấu tạo đặc biệt, giúp trói chặt lốp xe vào sàn cứu hộ.
Cần kéo xe – cần nâng chữ T: là cần cẩu nhỏ được lắp phía sau, dưới gầm xe cứu hộ, nó có thể kẹp chặt hai lốp trước của chiếc xe hỏng, nâng nửa trước hoặc sau chiếc xe đó lên khỏi mặt đường để kéo xe di chuyển bằng các bánh xe còn lại.
Kìm cứu hộ: Là một dụng cụ cầm tay có khả năng nhanh chóng cắt được các lớp khung vỏ ô tô để cứu người bị mắc kẹt.

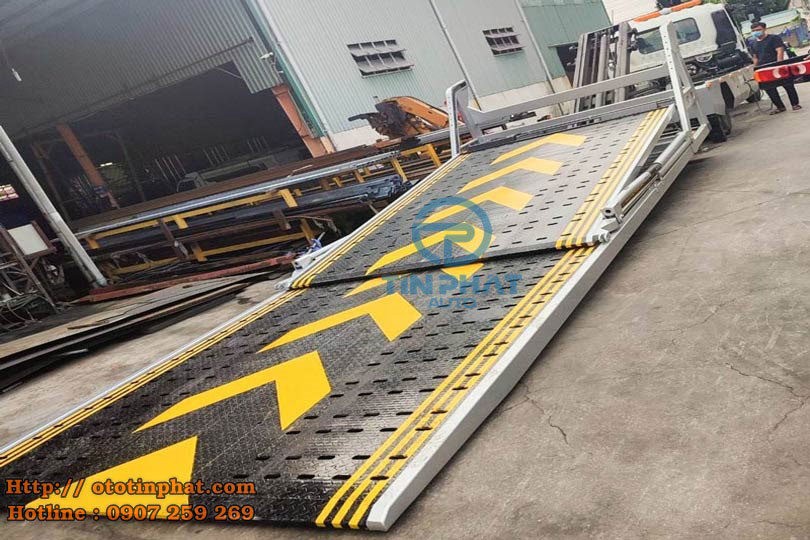

Cơ cấu sàn trượt chuyên dùng
- Kích thước sàn: 5.300 x 2.070 mm
- Vật liệu: Thép hợp kim
- Tời kéo: Vận hành bằng motor thủy lực
- Hệ thống điện: Theo tiêu chuẩn của luật giao thông đường bộ.
- Chất liệu sơn: Sơn Epoxy hai thành phần.
-
Màu sắc: Tùy chọn.
Hệ thống điều khiển
- Điều khiển gài trích công suất (P.T.O): Cơ khí.
- Điều khiển nâng hạ chân chống sau: Thủy lực
- Điều khiển hệ thống sàn trượt và tời kéo: Thủy lực, công tắc điều khiển đặt bên hông, gần đuôi xe.
Chú ý khi sử dụng xe Cứu hộ giao thông sàn trượt Isuzu FRR90N 6.2 tấn
- Điều chỉnh chính xác hệ thống phanh của xe.
- Trước khi xử dụng phải kiểm tra xe và lốp xe.
- Khi chạy trên đường phải bật đèn trước và đèn cứu hộ.
- Nếu xe bị xử lý nặng hơn xe cứu hộ, không nên kéo xuống dốc.
- Khi kéo vật nặng lên dốc thì vào số như nhau.
- Đảm bảo bình dự trữ điện và hệ thống khởi động hoạt động tốt.
- Khởi động đột ngột xe cứu hộ phải để xe ở số N ( 0 ), ngồi tại ghế lái trong Cabin đề xe.
- Hệ thống báo lùi xe phải hoạt động tốt.
Hồ sơ thiết kế:
- Lập hồ sơ thiết kế kỹ thuật theo quy định:
- Cấp giấy chứng nhận kiểu loại: Ô tô tải
- Cấp phiếu kiểm tra chất lượng xuất xưởng để đăng ký, đăng kiểm.
Nhãn Hiệu : ISUZU FRR90NE4/ TÍN PHÁT COTO

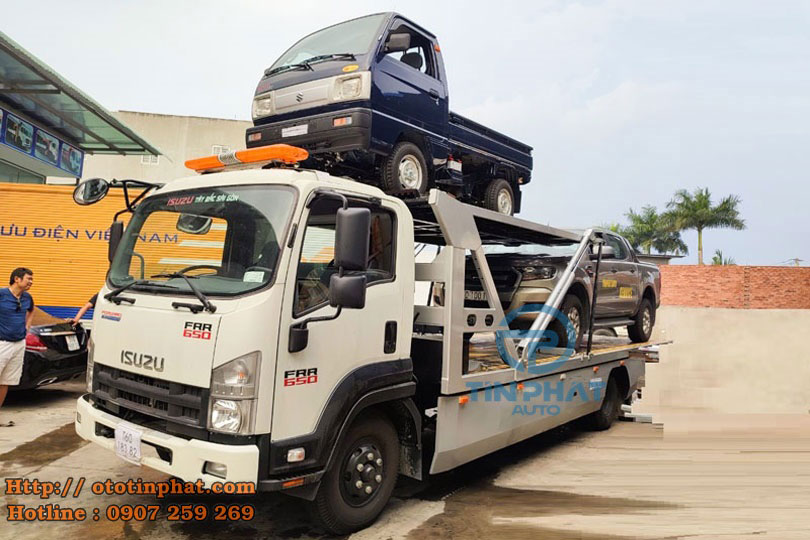

Loại Phương tiện: ô tô chở ô tô
Sàn trượt cứu hộ đóng mới tại Công ty TÍN PHÁT
Thông số kỹ thuật xe tải Isuzu FRR90N
Trọng lượng bản thân |
6815 |
kG |
Phân bố : – Cầu trước |
2760 |
kG |
– Cầu sau |
4050 |
kG |
Tải trọng cho phép chở |
3490 |
kG |
Số người cho phép chở |
3 |
người |
Trọng lượng toàn bộ |
10500 |
kG |
Kích thước xe : Dx R x C |
9120 x 2500 x 2730 |
mm |
Kích thước lòng thùng |
6860 x 2330 x ----/---- |
mm |
Khoảng cách trục |
4990 |
mm |
Vết bánh xe trước / sau |
1790/1660 |
mm |
Số trục |
2 |
|
Công thức bánh xe |
4 x 2 |
|
Loại nhiên liệu |
Diesel |
|
Động cơ |
Nhãn hiệu động cơ |
4HK1 E4CC |
Loại động cơ |
4 kỳ, 4 xi lanh thẳng hàng, tăng áp |
Thể tích |
5193 cm3 |
Công suất lớn nhất /tốc độ quay |
140 kW/ 2600 v/ph |
Lốp xe |
|
Số lượng lốp trên trục I/II/III/IV |
02/04/—/—/— |
Lốp trước / sau |
8.25 – 16 /8.25 – 16 |
Hệ thống phanh |
|
Phanh trước /Dẫn động |
Tang trống /Khí nén – Thủy lực |
Phanh sau /Dẫn động |
Tang trống /Khí nén – Thủy lực |
Phanh tay /Dẫn động |
Tác động lên hệ thống truyền lực /Cơ khí |
Hệ thống lái |
|
Kiểu hệ thống lái /Dẫn động |
Trục vít – ê cu bi /Cơ khí có trợ lực thuỷ lực |
Ghi chú: |
Hệ thống thủy lực dẫn động cơ cấu kéo, đẩy, nâng, hạ sàn chở xe; cơ cấu nâng hạ sàn phụ và cơ cấu tời kéo, cơ cấu chằng buộc cố định xe – Hàng năm, giấy chứng nhận này được xem xét đánh giá |
